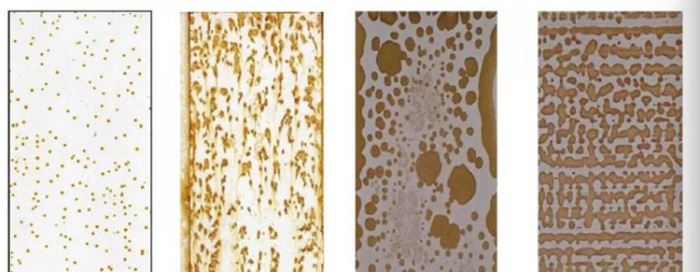

03防止闪锈的措施

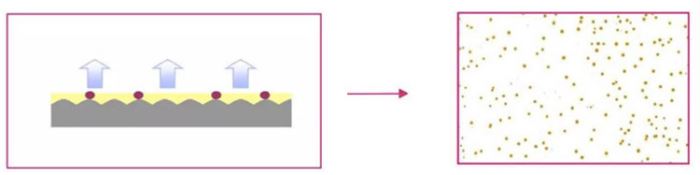

①加速干燥：温度高、湿度低有利于闪锈防止，一般施工的时候，自干漆尽量将颜基比做高，或者选择表干时间短的树脂或者乳液。烤漆体系，在保证流平的情况下，尽快进入烘干设备。

②漆膜厚度：漆膜越厚，越容易产生闪锈，因为漆膜厚导致水分挥发速度急剧下降，对于涂膜要求较厚的体系，建议加入适当的成膜助剂，提高水份的挥发速率。

③避免金属底材污染，尽量用不易闪锈的底材，尽量将底材的油、杂质等处理干净。

④涂料的PH值：PH值越高，越不容易产生闪锈，PH调整到9.0以上，涂料的防闪锈性能明显增强。

⑤不同中和剂的影响：用DMEA中和的水性丙烯酸氨基烤漆或水性环氧酯防锈漆几乎不闪锈。而用氨水中和的乳液型丙烯酸涂料，即使PH值调至9.5也易产生闪锈；而改用DMEA将PH值调至11，在90%湿度下也不易闪锈。

⑥树脂体系：苯丙、纯丙乳液等自干体系较易产生闪锈，而水溶性的丙烯酸、聚酯树脂体系则不易产生闪锈。

⑦使用防闪锈剂：合理搭配的防闪锈剂可以有效防止闪锈产生。注意吸附型，反应型、沉淀型防闪锈剂的选择。

⑧磷酸锌和磷酸铝等缓蚀颜料，在起防腐作用的同时，对闪锈也有一定的抑制作用。

选择合适的有机防腐蚀抑制剂，对闪锈的抑制效果明显，搭配闪锈剂，性能更突出。

04闪锈抑制剂的作用机理

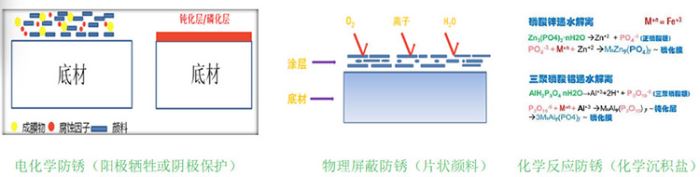

①与涂料的长效防腐蚀机理一样，闪锈抑制剂也分为缓蚀型、钝化型和屏蔽型三种；

②具有还原作用的物质释放负电荷而起到缓蚀作用是简捷有效的方法，但这类物质离子性太强，易导致耐水性、耐盐雾的下降；

③传统的亚硝酸钠、钼酸钠、锶铬黄等，价格低，效果好，用量少，目前还具有竞争力，但是有些影响性能，有些不环保；

④此外，就是复配类的防闪锈助剂。这类产品性能好，同时可以提高湿态的性能，提高涂料的耐盐雾和耐水，划叉处的腐蚀等。
